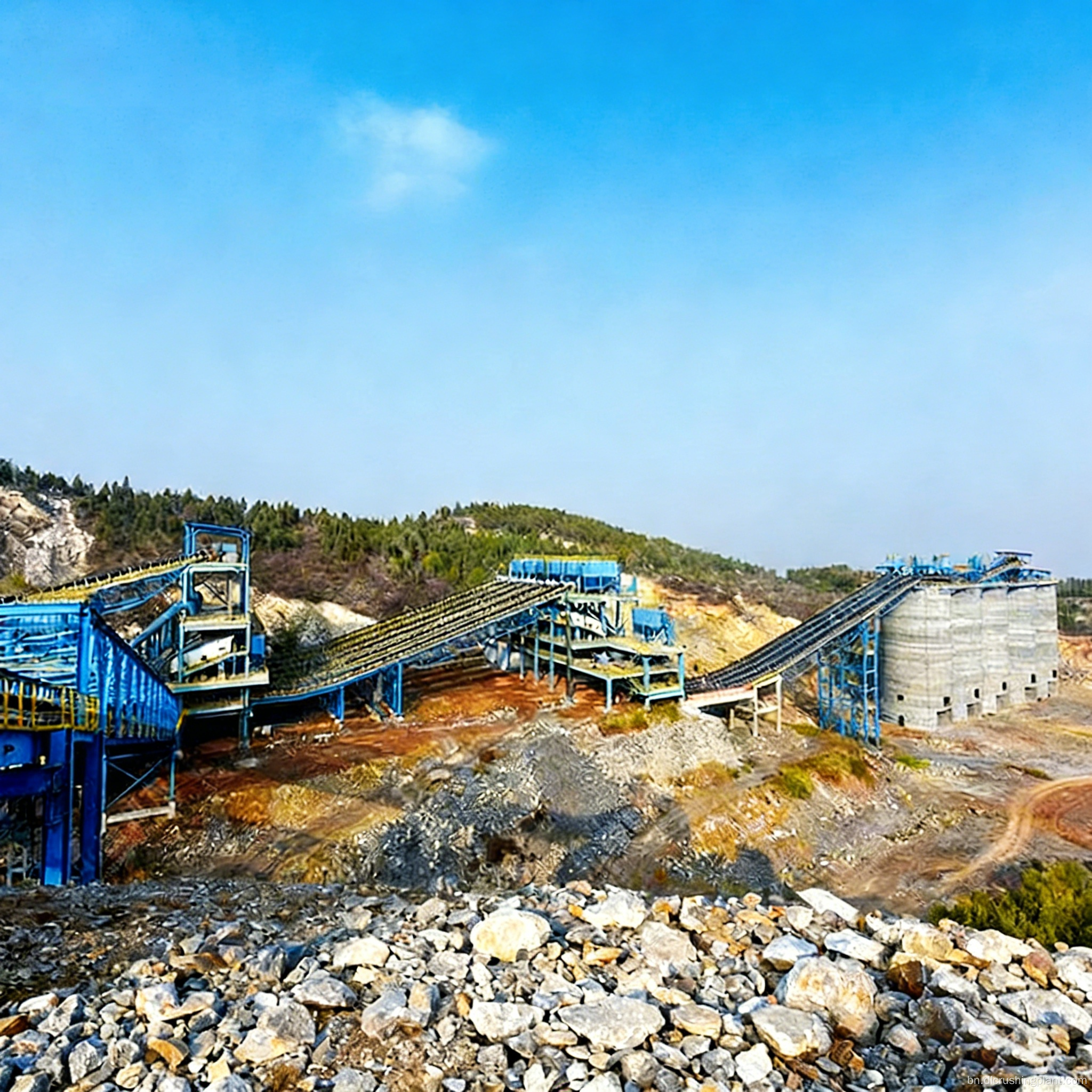

প্রি ইন্টিগ্রেটেড মডিউল এবং ওয়ান স্টপ ডেলিভারি সহ উচ্চ কঠোরতা কপার আকরিক ক্রাশিংয়ের জন্য টার্নকি প্রকল্প

এই প্রোডাকশন লাইনটি একটি মডুলার ক্রাশিং প্ল্যান্ট যা বিশেষভাবে কপার সালফাইড আকরিকের জন্য ডিজাইন করা হয়েছে (Mohs কঠোরতা 6-8, উচ্চ মাটির সামগ্রী এবং সহজে স্লিমিং সহ)। 95% ফ্যাক্টরি প্রাক-ইন্টিগ্রেশন সমন্বিত, মূল ফাংশন (চোয়াল পেষণকারী প্রাথমিক পেষণকারী, শঙ্কু পেষণকারী সেকেন্ডারি ক্রাশিং, স্ক্রীনিং এবং ধুলো সংগ্রহ) 3টি সমন্বিত মডিউলগুলিতে ঘনীভূত হয়। সমস্ত পাইপিং এবং বৈদ্যুতিক ওয়্যারিং ডেলিভারির আগে আগে থেকে ইনস্টল করা হয়, অন-সাইট সংযোগ সক্ষম করে এবং অবিলম্বে উত্পাদনের জন্য 48 ঘন্টার মধ্যে চালু হয়। ক্ষমতা প্রতি ঘন্টায় 80-400 টন থেকে নমনীয়ভাবে সামঞ্জস্যযোগ্য, অস্থায়ী খনির প্রকল্প, জরুরী উত্পাদন, এবং দীর্ঘমেয়াদী সালফাইড আকরিক খনির অপারেশনের জন্য উপযুক্ত।

প্রয়োগের পরিস্থিতি: কপার সালফাইড খনি, কপার অক্সাইড আকরিক প্রি-ট্রিটমেন্ট, কপার-মলিবডেনাম যুক্ত আকরিক প্রক্রিয়াকরণের জন্য রান-অফ-মাইন ক্রাশিং, সেইসাথে সোনা এবং লোহার আকরিক সহ অনুরূপ কঠোরতার ধাতব আকরিকগুলির জন্য ক্রাশিং এবং স্ক্রীনিং।

কোর পেইন পয়েন্টস: প্রথমত, ঐতিহ্যবাহী ক্রাশিং লাইনে দীর্ঘ নির্মাণ চক্র থাকে (সিভিল ওয়ার্কস প্লাস ইন্সটলেশনের জন্য 7-10 দিন), খনি চালু করতে মারাত্মকভাবে বিলম্ব করে; দ্বিতীয়ত, তামার খনিগুলি প্রায়ই প্রত্যন্ত অঞ্চলে অবস্থিত যেখানে সাইটের অবস্থা খারাপ, যা কংক্রিটের ভিত্তি নির্মাণকে কঠিন এবং ব্যয়বহুল করে তোলে; তৃতীয়ত, কপার সালফাইড আকরিক স্লিমিং প্রবণ, উচ্চ-আদ্রতা অবস্থার অধীনে স্ক্রীনিং কার্যকারিতা তীব্রভাবে হ্রাস পায় এবং প্রচলিত সরঞ্জামগুলি ঘন ঘন জমাট বাঁধার সম্মুখীন হয়; চতুর্থ, উচ্চ উচ্চতা, বড় তাপমাত্রার তারতম্য, এবং খনির এলাকায় লবণ স্প্রে জারা প্রচলিত সরঞ্জামগুলির নির্ভরযোগ্যতা হ্রাস করে।

সমাধান হাইলাইটস: তিনটি মূল অগ্রগতি। প্রথমত, ইন্টিগ্রেটেড ফ্রেম ডিজাইন স্বাধীন কংক্রিট ভিত্তির প্রয়োজনীয়তা দূর করে। হাইড্রোলিক জ্যাক + পজিশনিং লকিং প্রযুক্তি দুই কর্মীকে মডিউল সংযোগ সম্পূর্ণ করতে সক্ষম করে, আনলোডিং থেকে ট্রায়াল উত্পাদন পর্যন্ত সম্পূর্ণ প্রক্রিয়া মাত্র 48 ঘন্টা সময় নেয় - ঐতিহ্যগত লাইন ইনস্টলেশনের চেয়ে 85% কম। দ্বিতীয়ত, ক্রাশিং সিস্টেমটি সালফাইড আকরিকের জন্য কাস্টম-ডিজাইন করা হয়েছে - চোয়াল পেষণকারীতে 30% বেশি ফিড দক্ষতা সহ একটি গভীর-চেম্বার Cr25 পরিধান-প্রতিরোধী চোয়াল প্লেট (ডিজাইন লাইফ 10,000 ঘন্টা) রয়েছে; শঙ্কু পেষণকারী একটি বুদ্ধিমান স্তরায়ণ পেষণকারী সিস্টেমের সাথে সজ্জিত যা আকরিক রচনার উপর ভিত্তি করে স্বয়ংক্রিয়ভাবে ক্রাশিং বল সামঞ্জস্য করে, তামা খনিজ মুক্তি ≥95% অর্জন করে; ইন্টিগ্রেটেড অ্যান্টি-ক্লগিং স্ক্রিনিং ডিভাইস উচ্চ-তাপমাত্রা এবং উচ্চ-আর্দ্রতার অবস্থার অধীনে 92%> স্ক্রীনিং দক্ষতা বজায় রাখে। তৃতীয়, IP65 দ্বৈত ক্ষয় এবং ধুলো সুরক্ষা উচ্চ তাপমাত্রা (≤50°C), উচ্চ উচ্চতা (≤5,000m), এবং উচ্চ লবণ স্প্রে পরিবেশে স্থিতিশীল অপারেশন নিশ্চিত করে। কোর ক্রাশিং ইউনিট প্রতিস্থাপন না করে অক্জিলিয়ারী মডিউল যোগ বা অপসারণ করে ক্ষমতা 80-400 টন/ঘন্টা থেকে নমনীয়ভাবে সামঞ্জস্যযোগ্য।

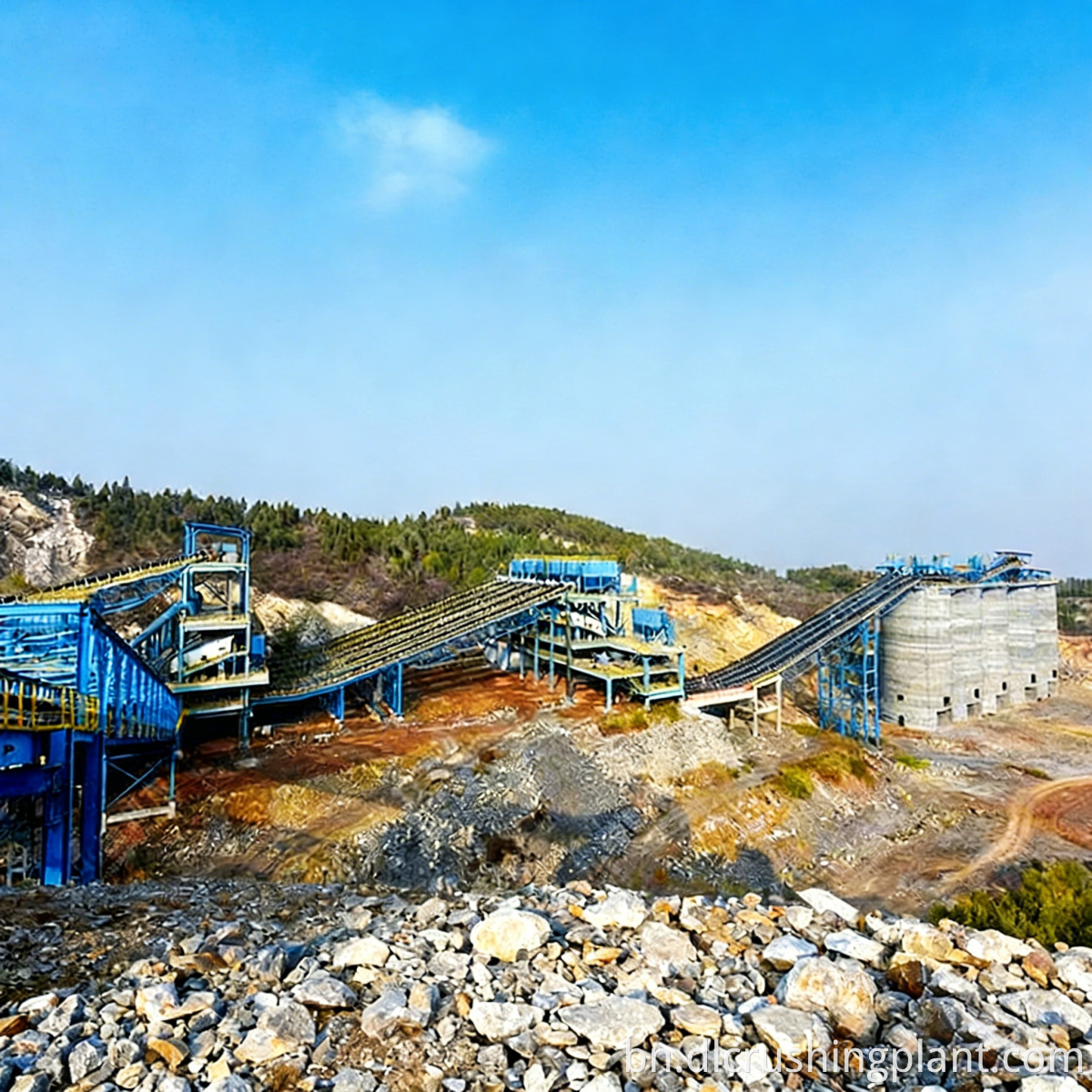

লাইনটি 3টি সমন্বিত মডিউল জুড়ে ক্রমানুসারে সংযুক্ত "চোয়াল পেষণকারী প্রাইমারি ক্রাশিং + শঙ্কু পেষণকারী সেকেন্ডারি ক্রাশিং + অ্যান্টি-ক্লগিং স্ক্রীনিং + সম্পূর্ণরূপে আবদ্ধ ধুলো সংগ্রহ" এর একটি সংক্ষিপ্ত-প্রক্রিয়া রুট গ্রহণ করে:

মডিউল 1 - খাওয়ানো এবং প্রাথমিক ক্রাশিং মডিউল: কপার সালফাইড রান-অফ-মাইন (≤750mm) গভীর-চেম্বার চোয়াল পেষণকারীতে একটি কম্পনকারী ফিডার দ্বারা সমানভাবে খাওয়ানো হয়। চোয়াল পেষণকারী Cr25 উচ্চ-ক্রোমিয়াম খাদ পরিধান-প্রতিরোধী চোয়াল প্লেট দিয়ে সজ্জিত, প্রচলিত প্লেটের তুলনায় উচ্চ হ্রাস অনুপাত এবং 30% বেশি ফিড দক্ষতা অফার করে, বেল্টকে সেকেন্ডারি ক্রাশিং মডিউলে পৌঁছে দেওয়ার আগে রান-অফ-মাইনকে ≤150mm পর্যন্ত কমিয়ে দেয়।

মডিউল 2 - সেকেন্ডারি ক্রাশিং এবং স্ক্রিনিং মডিউল: প্রাথমিক পেষণকারী থেকে উপাদান বুদ্ধিমান স্তরায়ণ শঙ্কু পেষণকারী প্রবেশ করে। ক্রাশিং ফোর্সকে বাস্তব সময়ে আকরিক কঠোরতা এবং কণার আকারের উপর ভিত্তি করে অভিযোজিতভাবে সামঞ্জস্য করা হয়, কম ওভার-ক্রাশিং হারের সাথে তামা খনিজ মুক্তি ≥95% নিশ্চিত করে। চূর্ণ করা উপাদান ইন্টিগ্রেটেড অ্যান্টি-ক্লগিং সার্কুলার ভাইব্রেটিং স্ক্রিনে প্রবেশ করে, বিশেষায়িত স্ক্রিন ডেক স্ট্রাকচার এবং কম্পন পরামিতি সমন্বিত উচ্চ-আদ্রতা সালফাইড আকরিকের জন্য স্ক্রীনিং দক্ষতা > 92% বজায় রাখার জন্য, প্রক্রিয়ার প্রয়োজনীয়তা অনুসারে নিষ্কাশন করা হয়। বড় আকারের উপাদান শঙ্কু পেষণকারীতে ফিরে আসে যা একটি ক্লোজড সার্কিট তৈরি করে।

মডিউল 3 - ধুলো সংগ্রহ এবং সমাপ্ত পণ্য পরিবহণ মডিউল: ডাস্ট সংগ্রহের হুড + পালস-জেট ব্যাগহাউস ডাস্ট কালেক্টরগুলি সমস্ত ধুলো-উৎপাদনকারী পয়েন্টগুলিতে ইনস্টল করা হয়, একটি উপ-পণ্য হিসাবে সংগ্রহ করা সূক্ষ্ম পাউডার সহ। প্রতিটি গ্রেডের সমাপ্ত পণ্য সিল করা বেল্ট পরিবাহক দ্বারা স্টোরেজ সাইলোতে পৌঁছে দেওয়া হয়। সম্পূর্ণ লাইনটি PLC কেন্দ্রীভূত নিয়ন্ত্রণ + রিমোট মনিটরিং দিয়ে সজ্জিত, ওয়ান-কি স্টার্ট/স্টপ এবং ফল্ট অ্যালার্ট সমর্থন করে।

স্কিম ডিজাইন: তামার আকরিক গ্রেড, আকরিক কঠোরতা এবং ঘর্ষণকারীতা সূচক এবং সাইটের উচ্চতা এবং জলবায়ু অবস্থার উপর ভিত্তি করে, আমরা মডুলার লাইন কনফিগারেশনগুলি কাস্টমাইজ করি। সম্পূর্ণ-প্রক্রিয়া 3D সিমুলেশন লেআউট এবং খনির মুখ থেকে সমাপ্ত পণ্য সাইলো পর্যন্ত উপাদান প্রবাহ অপ্টিমাইজেশান প্রদান করা হয়।

সরঞ্জাম উত্পাদন: তিনটি সমন্বিত মডিউল এবং প্রধান সরঞ্জাম (চোয়াল পেষণকারী, শঙ্কু পেষণকারী, ভাইব্রেটিং স্ক্রিন, ধুলো সংগ্রাহক, পরিবাহক) কারখানার পূর্বে একত্রিত, পরীক্ষা করা এবং সম্পূর্ণ ইউনিট হিসাবে পাঠানো হয়। প্রতিটি মডিউল ডেলিভারির আগে পাওয়ার এবং ওয়াটার সিস্টেম ইন্টিগ্রেশন পরীক্ষার মধ্য দিয়ে যায়, এর সাথে একটি 3D ভিজ্যুয়াল ইন্সটলেশন গাইডেন্স সিস্টেম (QR কোড ধাপে ধাপে ইনস্টলেশন টিউটোরিয়ালের জন্য অ্যাক্সেসযোগ্য), সাইটে ইনস্টলেশন দক্ষতার প্রয়োজনীয়তা হ্রাস করে।

ইনস্টলেশন এবং কমিশনিং: স্ট্যান্ডার্ড কনফিগারেশনের অধীনে, বিশেষ সরঞ্জাম ব্যবহার করে দুজন প্রযুক্তিবিদ 48 ঘন্টার মধ্যে মডিউল সংযোগ এবং ইন্টিগ্রেটেড কমিশনিং সম্পূর্ণ করতে পারেন। Zhongyu Dingli এর ইঞ্জিনিয়ারিং টিম সাইটে নির্দেশিকা বা দূরবর্তী ভিডিও প্রযুক্তিগত সহায়তা প্রদান করতে পারে, যাতে লাইনটি 72 ঘন্টা পূর্ণ-লোড গ্রহণযোগ্যতা পাস করে।

অপারেশন এবং রক্ষণাবেক্ষণ আউটসোর্সিং: খুচরা যন্ত্রাংশ সরাসরি সরবরাহ, নিয়মিত পরিদর্শন, দূরবর্তী ত্রুটি নির্ণয়, এবং লাইন সম্প্রসারণ/আপগ্রেড পরিষেবাগুলি কভার করে ঐচ্ছিক O&M প্যাকেজ। সামগ্রিক সরঞ্জাম কার্যকারিতা (OEE) ধারাবাহিকভাবে 85% এর উপরে বজায় রাখার জন্য সম্পূর্ণ জীবনচক্র পরিধান যন্ত্রাংশ পরিচালনার পরিকল্পনা সরবরাহ করা হয়েছে।

প্রকল্পের নাম: জাম্বিয়া কপারবেল্ট প্রদেশ কপার সালফাইড আকরিক মডুলার ক্রাশিং ইপিসি প্রকল্প

প্রকল্পের পটভূমি: জাম্বিয়ার কপারবেল্ট প্রদেশের কিটওয়ে খনির এলাকায় অবস্থিত, গ্রাহক একটি চীনা নিয়ন্ত্রিত তামা খনির উদ্যোগ। খনি সাইটটি গ্রীষ্মমন্ডলীয় সাভানা জলবায়ু সহ প্রায় 1,300 মিটার উচ্চতায় রয়েছে, যেখানে অত্যন্ত উচ্চ আর্দ্রতা (বার্ষিক গড় আপেক্ষিক আর্দ্রতা> 70%) সহ 5 মাসের বর্ষাকাল রয়েছে। কপার সালফাইড আকরিকের Mohs কঠোরতা 6-7 উচ্চ কাদামাটির উপাদান, স্লিমিং এবং পর্দা আটকে যাওয়ার প্রবণ। ইনস্টলেশন গতি এবং পরিবেশগত অভিযোজনযোগ্যতার উপর অত্যন্ত উচ্চ চাহিদা সহ খনির অগ্রগতির সাথে মেলে একটি ক্রাশিং লাইনের দ্রুত মোতায়েন গ্রাহকের প্রয়োজন।

সমাধান কনফিগারেশন: Zhongyu Dingli একটি মডুলার চোয়াল-শঙ্কু সম্মিলিত ক্রাশিং লাইন সরবরাহ করেছে, যার মধ্যে রয়েছে 1টি প্রাথমিক ক্রাশিং মডিউল (গভীর-চেম্বার চোয়াল পেষণকারী + ফিডার), 1টি সেকেন্ডারি ক্রাশিং এবং স্ক্রিনিং মডিউল (বুদ্ধিমান শঙ্কু পেষণকারী + অ্যান্টি-ক্লগিং ভাইব্রেটিং স্ক্রিন), এবং 1টি ধূলিকণা সংগ্রহ করা সী-মডিউল। পরিবাহক)। 3টি মডিউল 3টি ফ্ল্যাটবেড ট্রাকে সাইটে পৌঁছে দেওয়া হয়েছিল, যার ডিজাইন ক্ষমতা 250 টন/ঘন্টা।

অপারেটিং ডেটা: 3টি মডিউল আনলোড করা থেকে ট্রায়াল উৎপাদনে চলে গেছে মাত্র 46 ঘন্টার মধ্যে, 3 দিনে পূর্ণ-লোড অবিচ্ছিন্ন অপারেশন অর্জন করেছে। 6 মাস একটানা বর্ষা মৌসুমে উত্পাদনের সময়, অ্যান্টি-ক্লগিং স্ক্রীনিং ডিভাইসটি শূন্য ক্লগিং-সম্পর্কিত ডাউনটাইম অনুভব করেছে, স্ক্রীনিং দক্ষতা ধারাবাহিকভাবে 93% এর উপরে। চোয়াল পেষণকারী Cr25 চোয়ালের প্লেটগুলি 10 মাস অপারেশনের পরে প্রায় 30% পরিধান দেখায়৷ শঙ্কু পেষণকারী তামা খনিজ মুক্তি 96% এর উপরে রয়ে গেছে, পূর্বে কেনা আকরিকের তুলনায় ডাউনস্ট্রিম ফ্লোটেশন পুনরুদ্ধার প্রায় 8 শতাংশ পয়েন্ট দ্বারা উন্নত হয়েছে। উচ্চ লবণ স্প্রে অবস্থায় কোনো মরিচা ছাড়াই যন্ত্রপাতির বাইরের অ্যান্টি-জারোশন আবরণ অক্ষত থাকে।

ক্লায়েন্ট প্রতিক্রিয়া: "Zhongyu Dingli এর মডুলার সলিউশন ক্রাশিং লাইন সম্পর্কে আমাদের বোঝার সম্পূর্ণ পরিবর্তন করেছে। সরঞ্জামের আগমন থেকে উপাদান আউটপুট পর্যন্ত মাত্র 2 দিন সময় লেগেছে - ইনস্টলেশনের গতি আমাদের প্রত্যাশা ছাড়িয়ে গেছে। বর্ষা মৌসুমে উচ্চ-আর্দ্রতার পরিস্থিতিতে উত্পাদন কার্যকারিতা ব্যতিক্রমীভাবে স্থিতিশীল ছিল। শঙ্কু ক্রাশারের ল্যামিনেশন ক্রাশিং প্রযুক্তিটি ইতিমধ্যেই আমাদের দ্বিতীয় পুরষ্কারকে উল্লেখযোগ্যভাবে উন্নত করার সিদ্ধান্ত নিয়েছে। ঝোংইউ ডিংলি।"

প্রশ্ন 1: একটি মডুলার লাইনের জন্য মোট বিনিয়োগ একটি ঐতিহ্যগত লাইনের চেয়ে বেশি?

উত্তর: যদিও মডুলার লাইন ইকুইপমেন্ট ইউনিটের দাম গতানুগতিক সমাধানের তুলনায় সামান্য বেশি, কংক্রিট ফাউন্ডেশন নির্মাণ, ইনস্টলেশন শ্রম, এবং সাইট ম্যানেজমেন্ট খরচ - 85% কম কমিশনিং সময়ের সাথে মিলিত - দ্রুত মূলধনের টার্নওভার সহ মোট বিনিয়োগ 15%-20% কমিয়ে দেয়।

প্রশ্ন 2: লাইন ক্ষমতা স্থির? এটা কি পরে বাড়ানো যাবে?

উত্তর: লাইন ডিজাইন ক্ষমতা 80-400 টন/ঘন্টা থেকে নমনীয়ভাবে সামঞ্জস্যযোগ্য। প্রাথমিক নিম্ন-ক্ষমতার কনফিগারেশনগুলি বিনিয়োগ দক্ষ তামা আকরিক প্রক্রিয়াকরণ সিস্টেমকে নিয়ন্ত্রণ করতে পারে, পরবর্তী সম্প্রসারণ অক্জিলিয়ারী মডিউলগুলি (স্ক্রিনিং, কনভেয়িং, ডাস্ট সংগ্রহ) যোগ করে কোর ক্রাশিং ইউনিটগুলিকে প্রতিস্থাপন না করে অর্জিত হয় - সম্প্রসারণ বিনিয়োগ একটি নতুন লাইন নির্মাণের চেয়ে অনেক কম।

প্রশ্ন 3: মডুলার লাইন কি একটি নতুন মাইনিং সাইটে স্থানান্তরিত করা যেতে পারে?

উঃ হ্যাঁ। এটি মডুলার ডিজাইনের অন্যতম প্রধান সুবিধা। লাইনটি বিচ্ছিন্ন করা যেতে পারে, ফ্ল্যাটবেড ট্রাক দ্বারা একটি নতুন সাইটে পরিবহন করা যেতে পারে এবং উত্পাদনের জন্য পুনরায় সংযোগ করা যেতে পারে, সরঞ্জামের অবশিষ্ট মূল্যের ব্যবহার সর্বাধিক করে – মাল্টি-সাইট অনুক্রমিক মাইনিং অপারেশনের জন্য আদর্শ।

প্রশ্ন 4: এই লাইনটি কি কপার অক্সাইড আকরিক বা অন্যান্য ধাতব আকরিক প্রক্রিয়া করতে পারে?

উঃ হ্যাঁ। চোয়াল পেষণকারী + শঙ্কু পেষণকারী দ্রবণটি মোহস কঠোরতা 5-8 সহ বিভিন্ন ধাতব আকরিকের (তামা, লোহা, সোনা, সীসা-দস্তা, মলিবডেনাম, ইত্যাদি) জন্য উপযুক্ত। ইন্টিগ্রেটেড কপার আকরিক ক্রাশিং ইউনিট উপাদান স্যুইচিং শুধুমাত্র শঙ্কু পেষণকারী পরামিতি এবং স্ক্রীন অ্যাপারচারগুলির সূক্ষ্ম সমন্বয় প্রয়োজন - প্রধান সরঞ্জামগুলির কোনও প্রতিস্থাপন নয়।

প্রশ্ন 5: Zhongyu Dingli আফ্রিকাতে স্থানীয় পরিষেবার ক্ষমতা আছে?

উত্তর: কোম্পানিটি কিটওয়ে, জাম্বিয়া এবং লুবুম্বাশি, ডিআরসি-তে আঞ্চলিক অফিস এবং খুচরা যন্ত্রাংশ গুদামগুলি রক্ষণাবেক্ষণ করে, আবাসিক চাইনিজ-জাম্বিয়ান প্রযুক্তিগত দলগুলির সাথে, 48 ঘন্টার মধ্যে খুচরা যন্ত্রাংশ সরবরাহ করে এবং 72 ঘন্টার মধ্যে প্রকৌশলী অন-সাইট পরিষেবা প্রদান করে। উন্নত কপার আকরিক পেষণ প্রযুক্তি 15 মডুলার লাইন আফ্রিকান খনির অঞ্চল জুড়ে বিতরণ করা হয়েছে.
